LV Mengenverknüpfung

In GRAVA connect verknüpfen Sie Ihre LV-Positionen direkt mit der Geometrie aus der Aufmaßzeichnung. Dadurch werden die aufgemessenen Mengen automatisch der entsprechenden Position zugeordnet. Die grafischen Objekte, die diese Verknüpfung darstellen, sind die GRAVA connect Marker.  Ein Marker kann mehrfach eingesetzt werden, also an verschiedenen Positionen innerhalb der LV-Struktur. Über die Variablen des Markers (z. B. unterschiedliche Mengen) steuern Sie, welche Werte wo berücksichtigt werden. So können Sie Marker beispielsweise für Flächen an den Positionen A und C verwenden, während gleichzeitig die Anzahl der Flächen an Position B zugeordnet wird.

Voraussetzungen

• Ein LV ist vorhanden und geöffnet.
• Eine Zeichnung mit Markern ist vorhanden

Aufrufen der Detailansicht - So geht's

• klicken Sie an der gewünschten Position auf die Schaltfläche  um die Detailansicht zu öffnen.
   Der Dialog Leistungsverzeichnis > Position öffnet sich.
   Wenn die Detailansicht einer Position geöffnet ist, können Sie auch über den Dialog zu weiteren Positionen navigieren. Sie müssen den Dialog nicht wieder schließen um eine andere Position auszuwählen.

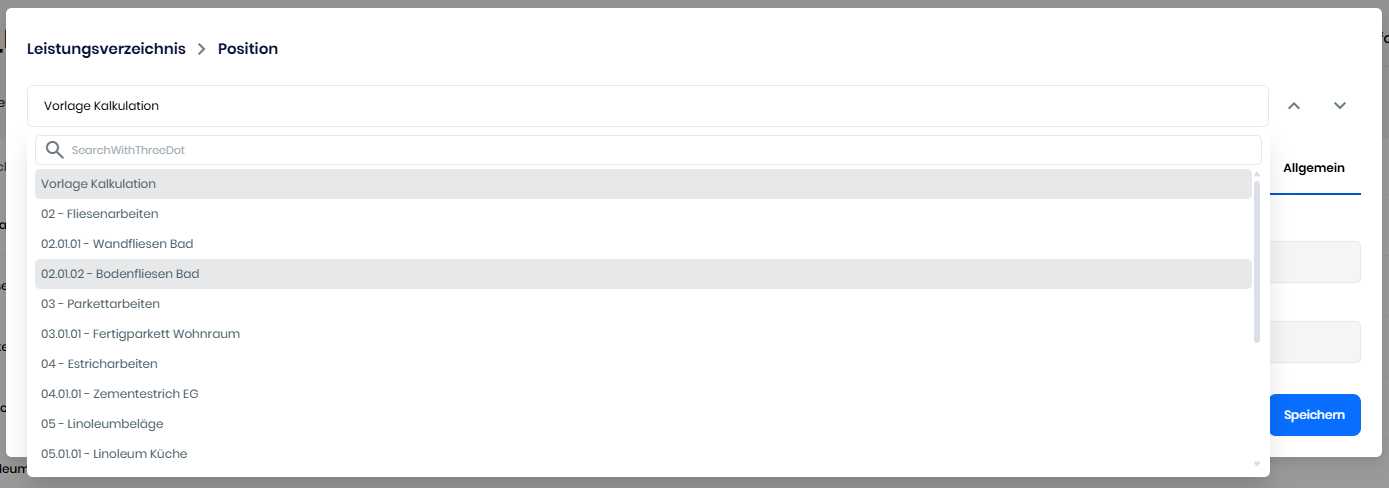

  Nutzen Sie zur Navigation die Pfeile um zur nächsten oder zur vorigen Position zu wechseln oder Klicken sie auf die Positionsbezeichnung im oberen Bereich des Dialogs um auf die Positionsauswahl zu gelangen.


Markerauswahl öffnen - So geht's

• klicken Sie an der gewünschten Position auf die Schaltfläche  um die Detailansicht zu öffnen.
   Die Detailansicht der Position Leistungsverzeichnis > Position öffnet sich.

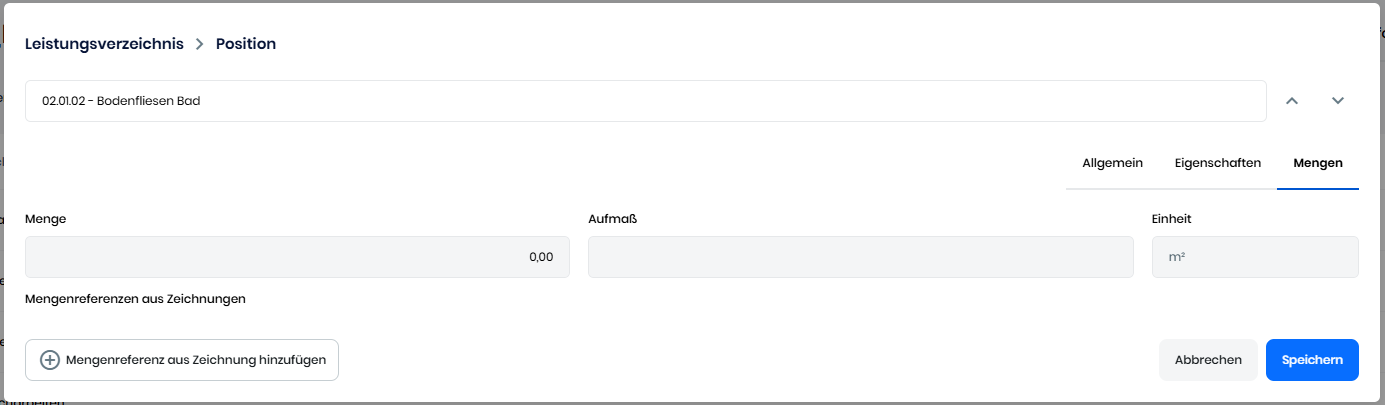

• Klicken Sie auf die Karteikarte (Tab) Mengen.
   Der Tab Mengen steht nur bei Positionen zur Verfügung, Positionsarten ohne Menge wie z.B. Hinweistexte haben diesen Tab nicht.
   Der Bereich Mengen wird in der Detailansicht der Position Leistungsverzeichnis > Position geöffnet.


• Klicken Sie auf die Funktion Mengenreferenz aus Zeichnung hinzufügen.

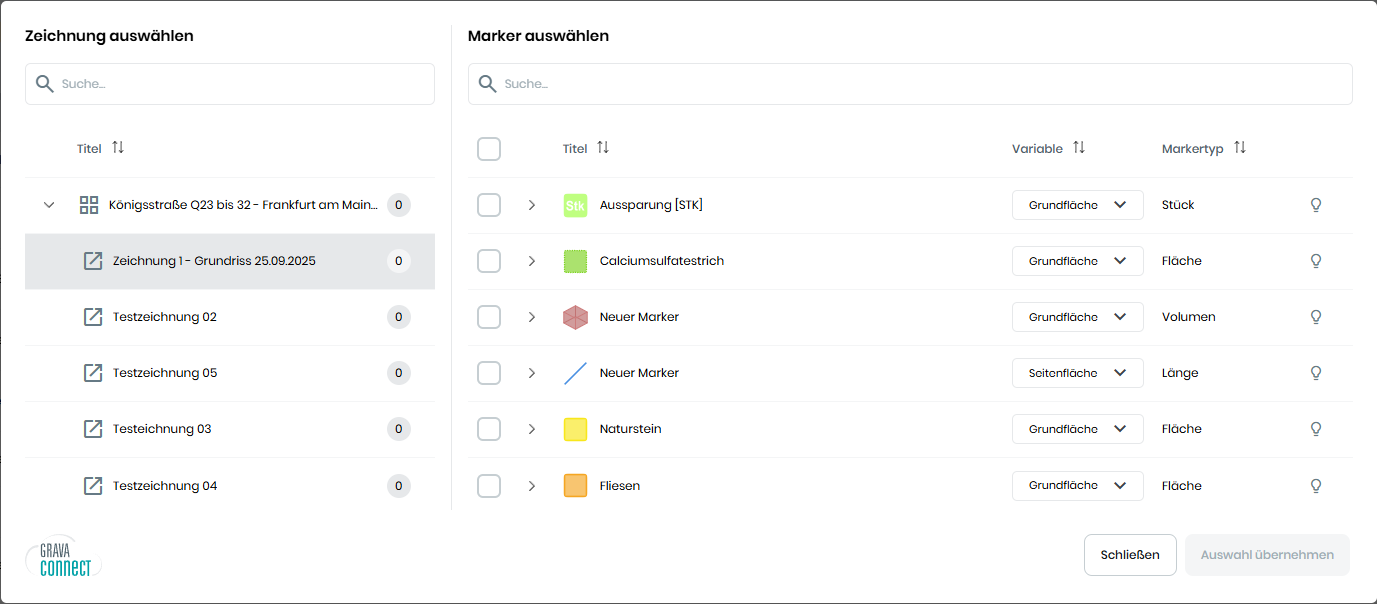

   Der Auswahldialog für Zeichnungen und Marker öffnet sich.



Auswahl der Marker - So geht's

Der Dialog zur Markerverknüpfung ist in zwei Bereiche aufgeteilt, Zeichnungen und Marker.
Sie können bei der Verknüpfung auf alle Zeichnungen des Projektes zugreifen und zeichnungsübergreifend Marker auswählen, deren Mengen dann an der gewählten Position hinterlegt werden.

• klicken Sie auf die Zeile der gewünschten Zeichnung des Projektes.
   Die Marker der gewählten Zeichnungen werden angezeigt.
• Klicken Sie auf die Checkbox am gewünschten Marker um diesen für die Verknüpfung zu aktivieren.
   An der Zeichnung wird Ihnen angezeigt, wie viele Objekte mit dem Marker verknüpft werden.

• Wiederholen Sie diesen Vorgang für weitere Zeichnungen oder Marker einer Zeichnung
   Die gewählten Marker bleiben zeichnungsübergreifend ausgewählt.

• Schließen Sie die Verknüpfung mit der Schaltfläche Auswahl übernehmen ab.

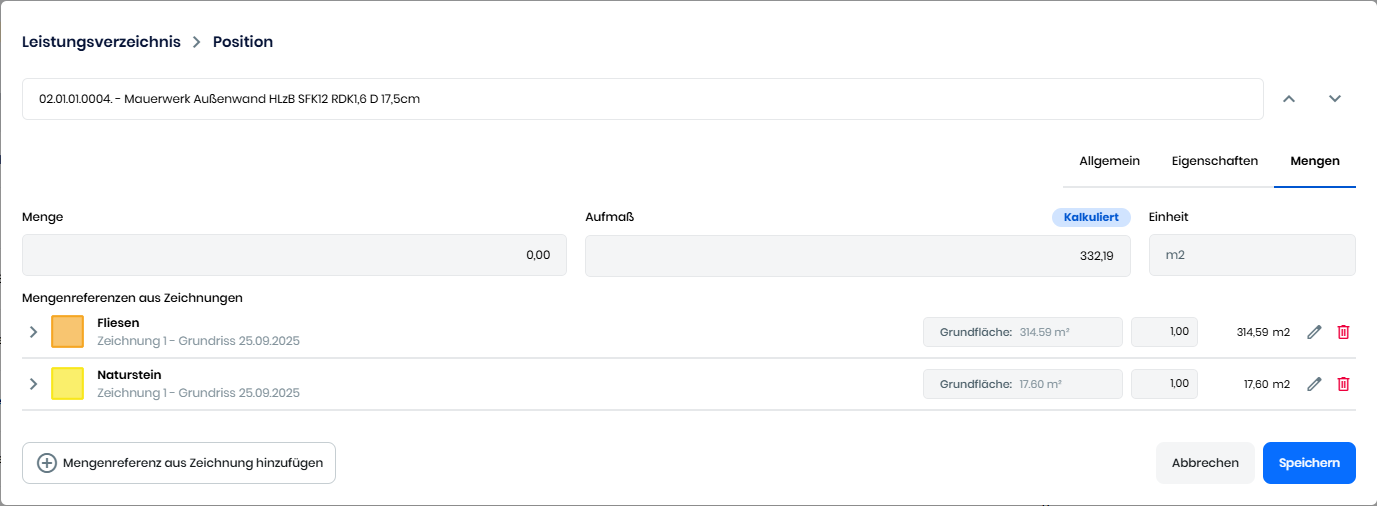

   Der Dialog wird geschlossen und Sie sehen die Verknüpften Marker in der Detailasnciht der Position im Tab Mengen.
